NDK再创奇迹,首次于普通有源晶振上实现差分输出逻辑方式

来源:http://www.yijindz.com 作者:亿金电子 2020年05月22
  NDK再创奇迹,首次于普通有源晶振上实现差分输出逻辑方式
  这个时代的主题是什么,是创新!只有不断创新,才能在这个不断进步的社会中站稳脚跟.看看智能手机厂商不断的对智能手机进行更新换代才就能够洞悉这样的一种情况.所以只有不断对产品进行更新才能够更好的适应市场需求,自今年年初到现在近半年的时间里NDK晶振公司已经进行了多次产品更新并且期间也出产了新产品,如今NDK又创奇迹,首次实现在有源晶振搭载差分输出逻辑方式.

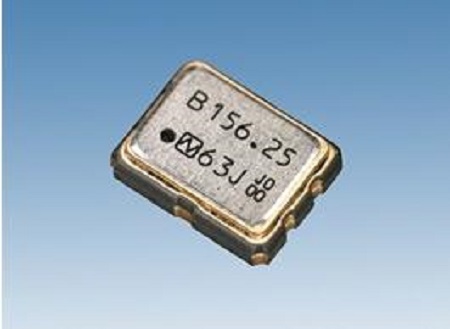

  为什么说在普通有源晶振上使用LVDS输出方式是一种产品性能更新呢?在普通的有源晶振上旺旺具备的性能仅仅只有轻型,薄型,小型,高精度,高温,高品质,高性能等,虽然说普通有源晶振相较于无源晶振来说性能确实是好了不少,但是相较于一些特殊有源晶振来说就差之甚远了,所以应当提升其性能产品;不仅仅是有源晶振,NDK晶振还出产了一种带低相噪性能的温补晶振.而差分输出往往是差分晶振的专有名词.这款使用差分输出的SPXO晶振的型号是NP3225SBB.
  这款晶振具备以下特点:
  ①  差动输出SPXO.
  ②  尺寸:3.2×2.5×0.9mm.
  ③  电源电压:+2.5V或+3.3V.
  ④  输出规格:LVDS.
  ⑤  低相位抖动(Typ. 47fs @156.25MHz).
  该款有源晶振主要应用于5G兼容设备,汽车CCD相机,图像处理,内存,FPGA,卫星通信和地面数字电视的地面设备,广播设备.
  该3225贴片晶振的规格参数表如下:

额定频率范围 (MHz) 100~170
尺寸大小 (L×W×H : mm) 3.2×2.5×0.9
输出规格 LVDS
综合频率允许偏差(*1) Max. ±50×10-6
工作温度范围   (℃) -40 to +85
储存温度范围   (℃) -55 to +125
电源电压 [VCC](V) +2.5±5 % +3.3±10 %
消耗电流
(@ +25°C)
工作时 (mA) Max. 40 (STAND-BY=VCC or OPEN, RL=100Ω)
断开时 (µA) Max. 30(STAND-BY=GND)
输出电压 VOD1, VOD2 : +0.247~+0.454V (差动输出电压)
△VOD : Max. 50mV (差动输出电压)
VOS1, VOS2 : +1.125~+1.375V (差动输出电压)
△VOS : Max. 50mV (差动输出电压)
上升时间 / 下降时间(ns) Max. 0.4(波形的20~80%)
波形对称 (%) 45 to 55 (波形的50%)
输出负载 [RL] (Ω) 100(差动输出间)
起振时间(ms) Max. 10
相位抖动 (fs)
(@+3.3V, +25°C)
Typ. 47 (156.25MHz)
(频率偏移:12kHz~20MHz)
规格料号 NSC5187A NSC5187B
  外观尺寸如下:

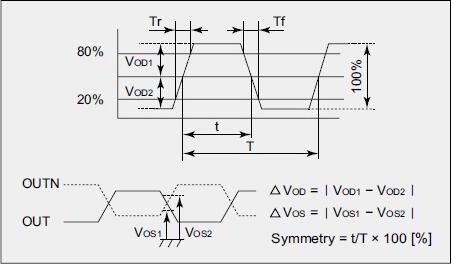

  输出波形如下:
  之所以会做产品性能更新,以及研发新产品,归根结底都是为了适应市场需求的走向,当然也是为自己赢得更大市场份额,以及获取更大利益的手段.当下,随着5G的成功落地,组多晶振厂商都在研发更能够适用于5G的石英晶振产品;除此之外,汽车行业也在逐渐转型,自动驾驶的趋势越来越明显,这是不可阻挡的,所以各大晶振厂家没理由停滞不前,从这一款NP3225SBB差分输出振荡器的应用范围来看,可以说就是NDK追逐市场的足迹之一.
